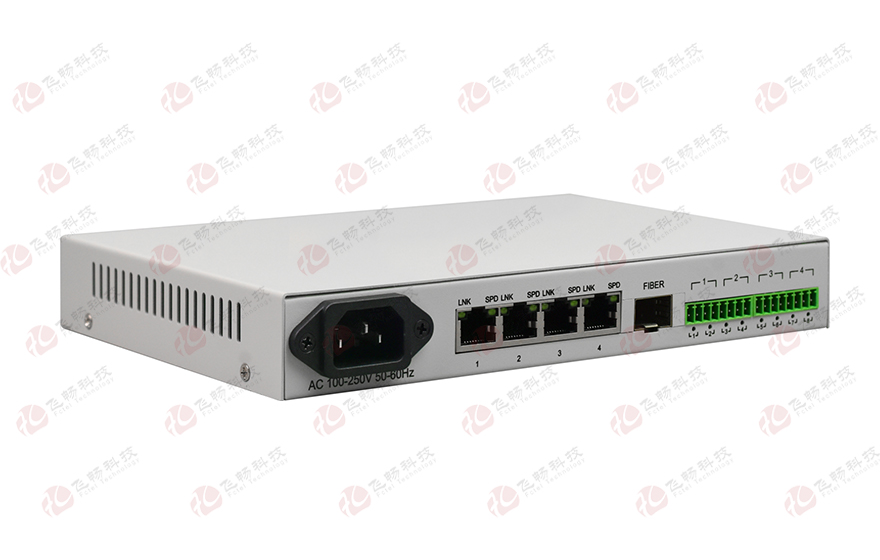

4路千兆網絡+4路串口/8路開關量 光端機

型號：FCP-G4D4次留言

描述：本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點多業務光傳輸設備。此款產品提供4路千兆以太網，1-8路開關量接口/1-4路RS232-422-485接口；4路千兆以太網接

產品描述
本系列產品，是在該公司研制的專用超大規模集成電路的基礎上，研發的點對點多業務光傳輸設備。此款產品提供4路千兆以太網，1-8路開關量接口/1-4路RS232-422-485接口；4路千兆以太網接口（共享1000M帶寬），通過一根光纖傳輸；1個光接口；設備內部電路部分采用全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。
功能特點
◆ 基于自主知識產權的集成電路，光纖線路總帶寬為1.5G；
◆ 光口無中繼傳輸距離可達2～120公里；
◆ 4路千兆以太網為10/100/1000M，全/半雙工完全自適應,每路以太網口支持Auto-MDIX(交叉/直連線自適應)；
◆ 千兆以太網支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，可以支持最大包長10240的巨幀以太包；
◆ 可以接入1-8路開關量或1-4路RS232/422/485串行接口（2路開關量對應1路串口）；

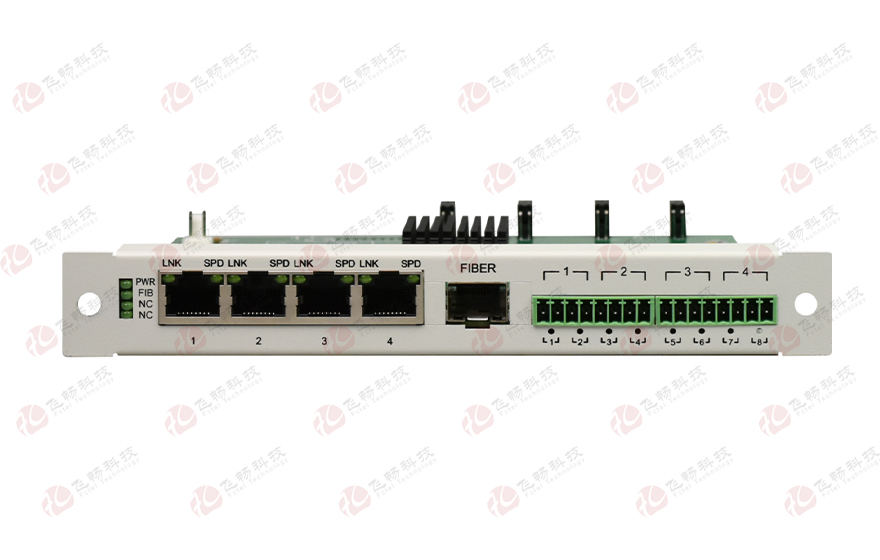

◆ 可以插入4U 17槽集中式機框，可以支持SNMP網管；
◆ 各類接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 標準;
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；
技術參數
◆ 光纖部份
光口：1
光口速率：1.5G
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：20~120Km
典型發射功率:
   單模1310/1550nm：≥-9dBm
   多模850nm：-18dBm
   多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 10/100/1000M以太網接口
協    議：符合IEEE 802.3az，IEEE 802.1Q(VLAN)
速    率：10/100/1000M自適應，全/半雙工完全自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆ 串行接口
標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-
RS-485 2 wires: A(對應TX+) B(對應TX-) Ground
   RS-232: RXD TXD Signal Ground
◆ 開關量接口
輸出接口類型：
干節點
1：信號繼電器干接點輸出；
2：光MOS繼電器輸出(最大內阻25?)
脈沖量：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間         信號繼電器干接點輸出:<1.2ms,光MOS繼電器輸出<0.6ms
開關信號         信號繼電器干接點輸出30VDC/0.5A；光MOS繼電器輸出:245VDC/0.12A
最大開關頻率  50HZ
輸出浪涌保護: 信號繼電器干接點輸出：無；光MOS繼電器輸出：TVS+固體放電管防護
◆ 環境指標
工作溫度：-10℃—+60℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時

產品型號 FCP-G4D4
產品功能描述 在1光纖上同時傳送4路千兆以太網接口（共享1000M帶寬），1-8路開關量接口/1-4路RS232-422-485接口；
業務端口描述 1-8路開關量接口/1-4路RS232-422-485接口；4路千兆以太網接口，1個光纖接口
電源 AC220V / DC-48V / DC+24V（電源可選）
功耗： ≤10W
產品尺寸 (長×寬×高)  216mm*140mm*31mm
重量 1.3Kg/臺

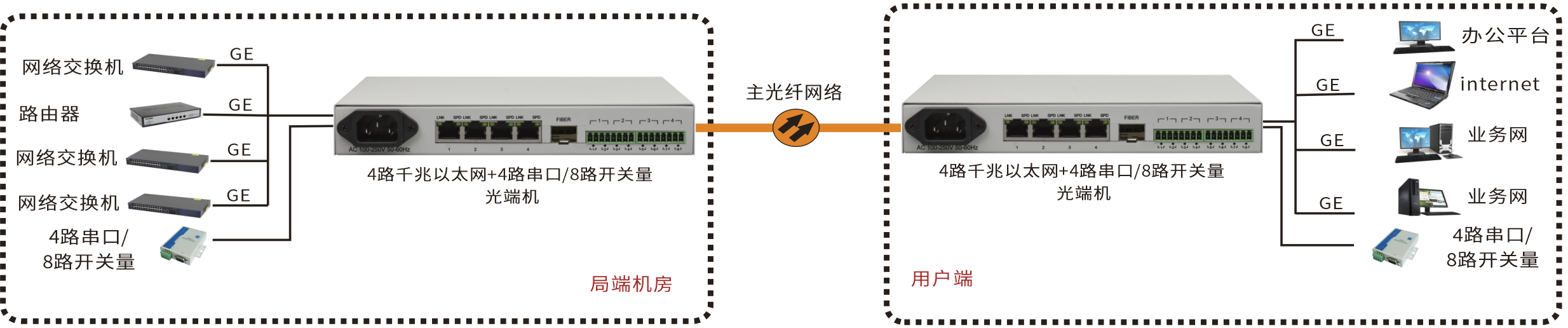

應用方案
